فن و دمنده
Fan & Blower
فن (Fan) و دمنده (Blower) که هر دو در خانواده توربو ماشین ها قرار دارند و معمولا هم به اشتباه ، معادل یکدیگر در نظر گرفته می شوند ، تجهیزاتی اند که درصنعت برای جابجایی هوا و گازها مورد استفاده واقع می شوند.
اختلاف اساسی بین فن و دمنده در تفاوت نسبت فشاری است که ایجاد می کنند. طبق تعریف ASME ، نسبت فشار در فن حداکثر 1.11 است ، این نسبت در دمنده ، بین 1.11 الی 1.2 و برای کمپرسور بالاتر از 1.2 تعریف شده است.
فن برای جابجایی هوا در حجم زیاد و بدون تغییر محسوس در فشار آن استفاده می گردد و غالبا هم هدف از این انتقال ، جهت یا مکان خاصی نمی باشد در حالیکه هوای خروجی از دمنده معمولا برای مصرف ، به جهت خاصی هدایت می شود.
طبقه بندی فن و دمنده
Fan & Blower Classification
همانند پمپ ها فن و دمنده هم نسبت به جهت جریان گاز در ایمپلر شان به سه دسته طبقه بندی می شوند :

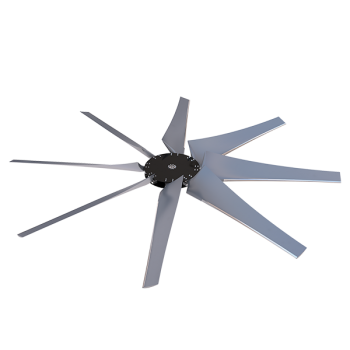

فن/دمنده جریان محوری
Axial (Propeller) Fan/Blower
جهت جریان در این تجهیزات به موازات شفت دستگاه می باشد.
در این نوع فن یا دمنده یکی از اقسام طبقه بندی براساس قابلیت تنظیم زاویه پره (بلید Blade) است :
- قابل تنظیم حین کار (C-wheel)
- قابل تنظیم در حالت سکون (C-wheel)
- غیر قابل تنظیم (K-wheel)
فن/ دمنده جریان شعاعی
Radial ( Propeller) Fan /Blower

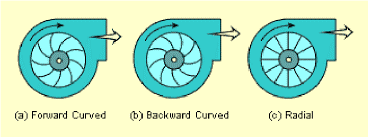

در فن یا دمنده شعاعی که غالبا سانتریفوژ نامیده می شود ، جهت جریان از مرکز ایمپلر در جهت شعاعی و به سمت انتهای بلید می باشد. ایمپلر این تجهیزات درون پوسته ای حلزونی شکل به منظور افزایش فشار و هدایت جریان قرار می گیرند. بسته به نوع تیغه به انواع:
- بلید خمیده محدب (F-wheel – Curved forward blade)
- بلید خمیده مقعر (B-wheel – Curved backward blade)
- بلید مستقیم شعاعی (T-wheel – Straight radial blade)
فن/ دمنده جریان مختلط
Mixed Flow Fan / Blower
در این تجهیزات جریان هوا نسبت به شفت در هر دو جهت محوری و شعاعی می باشد.

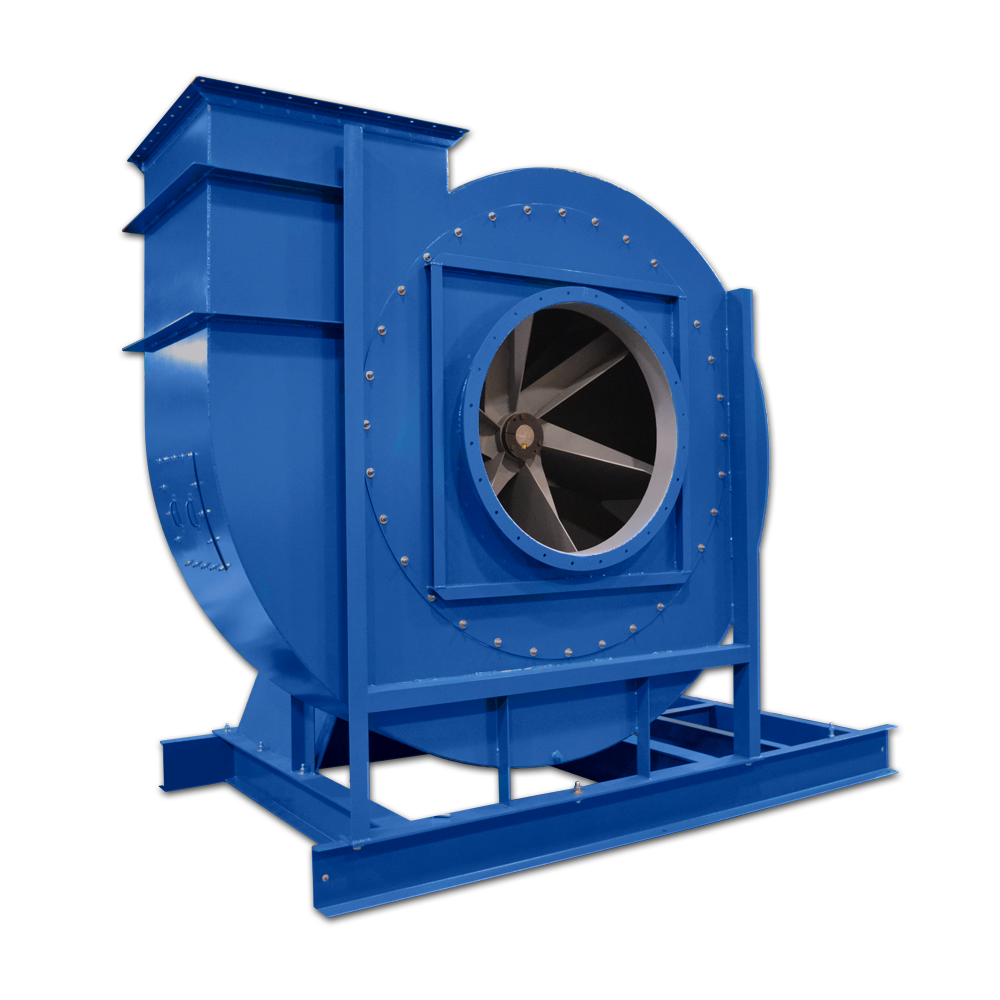

ساخت قطعات و مجموعه های فن و دمنده
شرکت تامین پارت کارآمدآماده همکاری با شرکت ها و مجتمع های صنعتی کشور درزمینهء مهندسی معکوس و ساخت تجهیزات و قطعات مختلف انواع فن هاو دمنده های صنعتی می باشد.قطعاتی از قبیل:

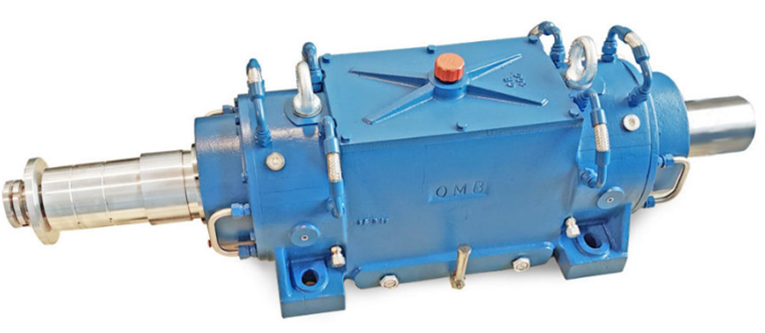

ایمپلر(پروانه( ، بلید ساده و ایرفویل، هاوزینگ (پوسته)، شفت، یاتاقان (بیرینگ)، هاب (نافی)، کوپلینگ،روتور، فلنج های ورودی وخروجی، فانل، پیلو بلاک بیرینگ
