توربواکسپندر
Turbo expander
توربواکسپندر یا توربین انبساطی ، یکی دیگر از اعضای خانواده توربوماشین ها است که در واقع از یک توربین شعاعی است که محرک یک کمپرسور سانتریفوژ (توربواکسپندر – کمپرسور) و یا یک ژنراتور (توربواکسپندر – ژنراتور) می باشد.

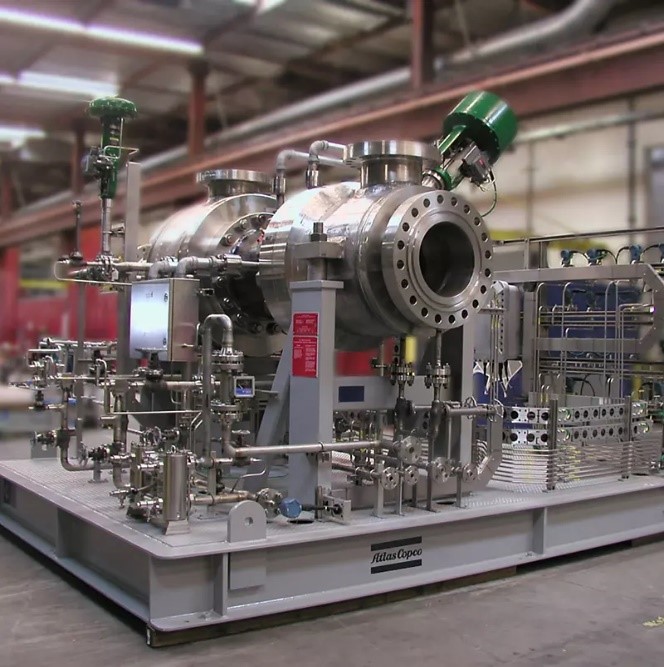

توربو اکسپندر - کمپرسور
Turbo expander - Compressor
توربو اکسپندر – کمپرسور را می توان یک تجهیز در نظر گرفت که در آن ، ایمپلر های توربین و کمپرسور ، روی یک شفت مشترک نصب می شوند. این تجهیز که به طور خلاصه کامپندر (Compander) نیز نامیده می شود ، معمولا در مجتمع های فرآوری گاز (Gas Processing plant) استفاده می شوند و هدف اصلی از استفاده ازآن ها کاهش دمای گازبه منظور سردسازی (Refrigeration) است که این هدف در بخش توربین اتفاق می افتد ، هدف دیگر استفاده از انرژِی پتانسیل باقیمانده در گاز است که این انرژیِ صرف به حرکت درآوردن بخش کمپرسور می شود.

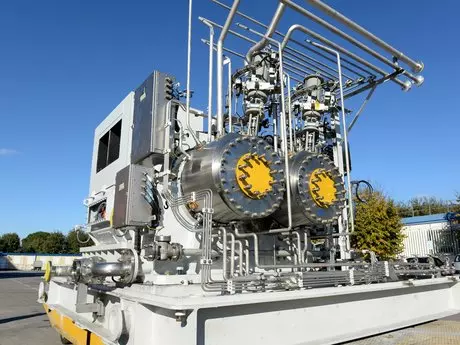

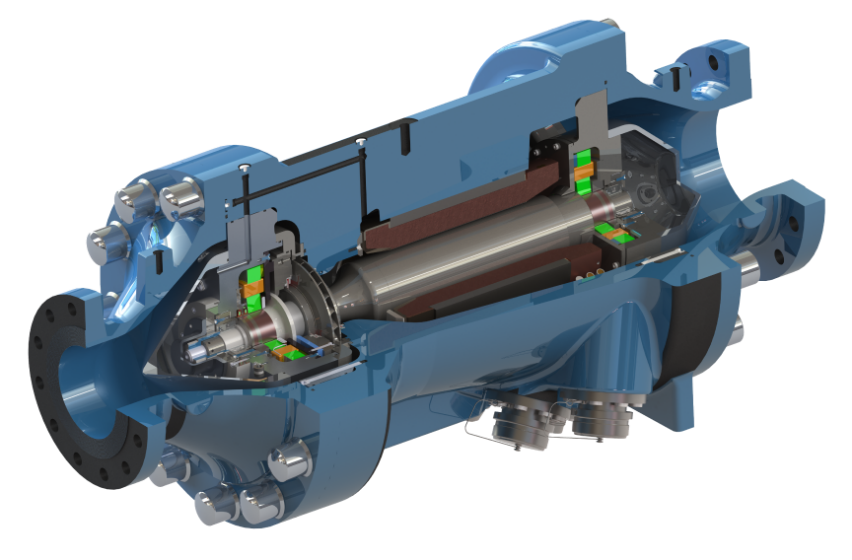

توربواکسپندر-ژنراتور
Turboexpander-Generator
توربو اکسپندر – ژنراتورها غالبا درمجتمع های گازطبیعی استفاده می شوند و هدف ازکاربرد آن ها بازیابی انرژی هایی است که در غیر اینصورت به هدر خواهند رفت.
توربواکسپندر – ژنراتورها را برحسب نوع گیربکس به سه دسته تقسیم بندی می شوند :
- کوپل مستقیم (بدون گیربکس)
- کوپل به گیربکس خارجی
- اینتگرال گییر که چند مرحله ای است و خروجی هراکسپندر ، پینیونی است که محرک یک چرخدنده مرکزی می باشند و نهایتا شفت چرخدنده مرکزی به ژنراتور کوپل می شود.
